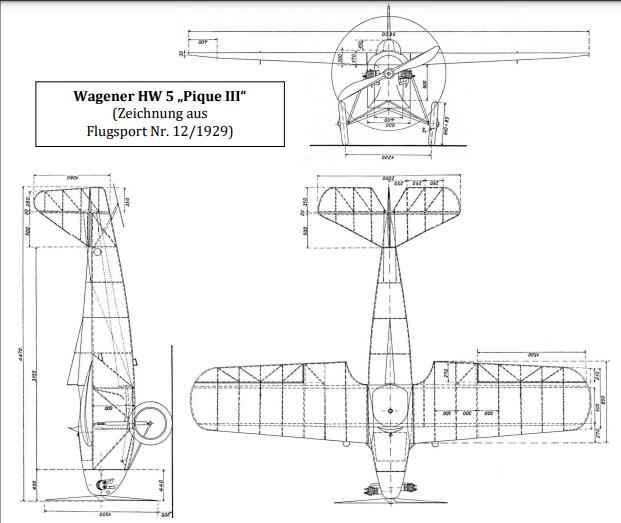

Sporteinsitzer „Pique III".
Das Flugzeug „Pique III" - Baumuster HW. 5 - ist ein freitragender Hochdecker, der nach dem Grundsatz, geringe PS-Zahl, geringes Leergewicht und im Vergleich zur
PS-Zahl große Zuladung und Leistungen, konstruiert worden ist.
Der Rumpf von 3,65 m Länge ist in Holz ausgeführt und vollständig mit Sperrholz beplankt. Er ist in seinem Aufbau sehr einfach und leicht, da sich die auftretenden
Hauptkräfte nur auf zwei hintereinan-derliegende Spanten, die besonders kräftig ausgeführt sind, verteilen. An diesen beiden Hauptspanten ist das Tragdeck und Fahrwerk befestigt. An den vorderen Spant, der gleichzeitig als Brandschutz ausgebildet ist, schließt sich der Motorbock aus Stahlrohr an, der durch Lösen von 5 Schrauben leicht abzunehmen ist. Der Benzintank von 30 l liegt im vorderen oberen Rumpfteil vor dem Führersitz. Der Motor ist durch zwei leicht abnehmbare, der Rumpfform angepaßte Alu-Bleche verkleidet. Hinten endet der Rumpf in einer senkrechten Schneide, an der das Seitenruder zum Teil befestigt ist. Der Sporn ragt nur kurz aus dem Rümpfende heraus und ist im vorletzten Spant durch Gummikabel abgefedert.
Das Tragdeck von 5,60 m Spannweite ist in einem Stück durchgehend ausgeführt. Die Holme sind Doppel-T-Holme mit Stegen aus Birken-Sperrholz und Gurten aus
Ostkiefer. Die zweiholmige Bauweise ist bei gleicher Festigkeit leichter als die einholmige. Das Tragdeck ist bis zum Hinterholm mit 1,0 resp. 0,7 mm Sperrholz beplankt; dadurch kommen alle Innenverspannungen oder Verstrebungen in Fortfall. Diese Bauweise hat vor allen Dingen den Vorteil, daß das Profil besser erhalten wird, was bei einer solch kleinen Fläche eine Grundbedingung ist.
Die Querruder von je 0,32 m2 Größe schließen sich kurz hinter dem Hinterholm an. Durch geringe Tiefe und große Breite sind sie gut wirksam.
Die Dämpfungsfläche von 0,49 m2 Größe, welche durch kurze Streben nach der Rumpf Unterseite abgefangen ist, wird von oben auf den Rumpf aufgesetzt und durch nur einen Bolzen befestigt.
Das geteilte Höhenruder von 0,50 m2 Größe schließt sich an die Dämpfungsfläche an. Die beiden Klappen sind getrennt.
Die 0,18 m2 große Richtfläche wird an der Verlängerung der hinteren Rumpfschneide und dem vorletzten Spant befestigt. An diese schließt sich das 0,31 m2 große
Seitenruder an. Sämtliche Ruderflächen sind mit Stoff bespannt und der besonderen Sicherheit halber dreimal gelagert.
Das Fahrwerk mit einem Radstand von 1,20 m hat geteilte Achsen, die in der Rumpfmitte angreifen. Zwei Zugstreben nach dem vorderen Spant verhüten ein Ausscheeren der Achsen nach hinten, und je eine Druckstrebe führt nach oben an den Rumpf heran. Da das Gewicht der Maschine nur gering ist, ist von einer besonderen Federung des Fahrwerks Abstand genommen worden. Die Räder in der Dimension von 610X85 mm machen eine besondere Federung in der Druckstrebe überflüssig, da die nicht zu hart aufgepumpten großen Reifen bei Landungsstößen genügend nachgeben. Diese Ausführung ist bedeutend einfacher und birgt bestimmt nicht mehr Gefahrenmomente als die sonst übliche Bauweise.
Das Höhensteuer wird durch Zwischenschaltung einer kurzen Stoßstange und eines Umlenkhebels, an den sich Seilzüge anschließen,
betätigt. Quer- und Seitenruder haben direkte Seilzüge. Der Lagerbock des Seitenruderschwengels ist verstellbar angeordnet. Diese Ausführung ist bedeutend leichter und einfacher, als wenn man den Sitz verstellbar macht.
Die Demontage und Montage der Maschine ist im Notfalle von einer Person durchführbar, sonst aber von 2 Personen sehr schnell und leicht in kurzer Zeit auszuführen.
Nach Lösen von 4 Bolzen und 2 Querruderkabeln kann das Tragdeck einfach nach oben abgehoben werden. Falls erwünscht, kann das Tragdeck für einen Transport durch Anhängen etc. durch Aufsetzen von zwei kleinen Böcken in der Längsrichtung leicht auf dem Rumpf befestigt werden. Eine Demontage der Steuerflächen ist nicht nötig, da man bei der geringen Breite von nur 2,00 m des Höhensteuers überall durchkommen kann. Selbst bei einem Transport auf der Landstraße ist diese Breite zulässig. Die Transporthöhe mit aufgelegtem Tragdeck beträgt, wenn die Maschine wagerecht liegt, 1,92 m. Die Böcke, welche für die Befestigung des Tragdecks zum Erdtransport nötig sind, können ohne weiteres stets in der Maschine mitgeführt werden.

•
•
•

•
