1 Steuerhorn
2 Ventile fur die Feuerlöscher
3 Steuersäule
4 Kraftstoffbehälterschaltung und Brandhahn
5 Netzausschalter
6 Hinweisschild fur 4.
7 Zundschalter
8 Anlassschalter (Starter)
9 Gerätelampen

1 Steuerhorn
2 Ventile fur die Feuerlöscher
3 Steuersäule
4 Kraftstoffbehälterschaltung und Brandhahn
5 Netzausschalter
6 Hinweisschild fur 4.
7 Zundschalter
8 Anlassschalter (Starter)
9 Gerätelampen

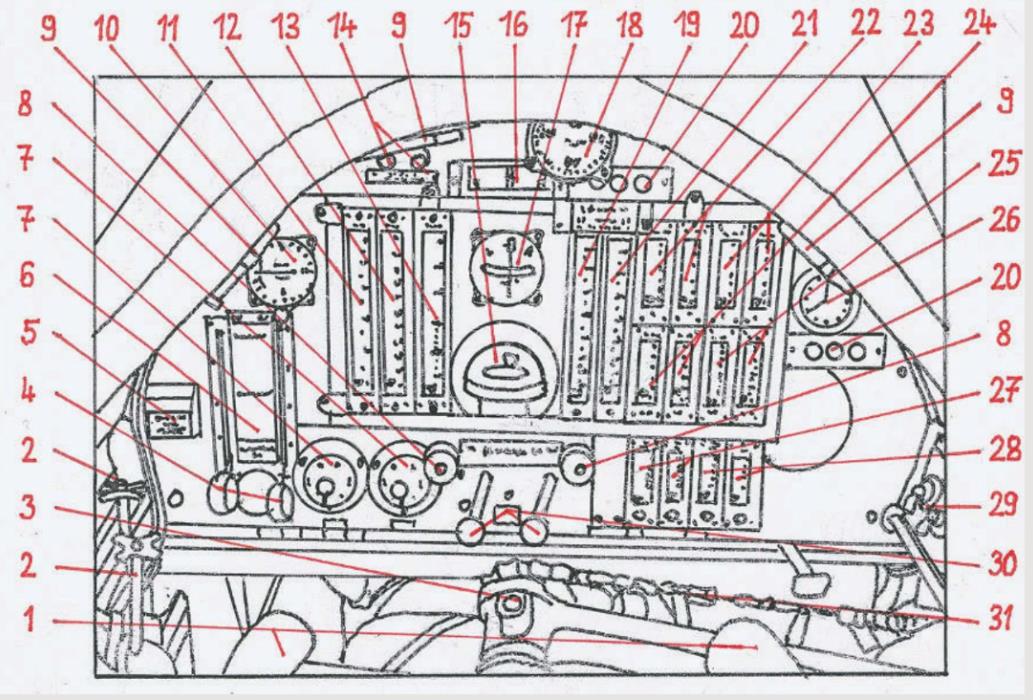

1 Control horn
2 Valves for the fire extinguishers
3 Control column
4 Fuel tank switch and fire tap
5 Mains switch
6 Information sign for 4.
7 Ignition switch
8 Starter switch
9 Device lamps
10 Statoscope variometer                                   -10/+10 m/s
11 Coarse altimeter                                              0-5000 m
12 Fine altimeter                                                  0-1000 m
13 Airspeed indicator                                           0-300 km/h
14 Indicator lamps for the landing probe
15 Locator compass »Franz»
16 Course indicator for the long-range compass
17 Turn indicator
18 Additional airspeed indicator                            0-300 km/h
19 Tachometer left engine                                     0-1800 U/min
20 Indicators for the light signal system
21 Tachometer right engine                                   0-1800 U/min
22 Water temperature indicator                             0-110° c
23 Oil temperature indicator                                  0-110° c
24 Fuel pressure gauge                                        0-0,5 kg/cm2
25 Oil pressure gauge                                           0-8 kg/cm2
26 On-board clock
27 Fuel level indicator
28 Oil level indicator
29 Switch for lighting etc.
30 Pull handles for cooling flaps (?)
31 Chain for aileron control
